En la industria manufacturera, cada minuto de inactividad representa un costo. La comparación entre Escáner 3D Portátil contra Métodos Tradicionales es clave hoy en día. Sin embargo, muchas empresas aún dependen de métodos tradicionales de medición que requieren trasladar piezas, utilizar múltiples instrumentos o invertir horas en inspecciones manuales.
Los escáneres 3D portátiles de grado metrológico, como el ZEISS T-SCAN hawk 2, están transformando la forma en que las empresas realizan inspecciones, ingeniería inversa y control de calidad. Gracias a su precisión, velocidad y movilidad, permiten capturar millones de puntos en cuestión de segundos directamente donde se encuentra la pieza.
A continuación, te presentamos cinco aplicaciones donde esta tecnología ofrece ventajas claras frente a los métodos convencionales.
1. Inspección de piezas grandes sin desmontarlas
Uno de Uno de los mayores desafíos en sectores como el automotriz, aeroespacial o energético es inspeccionar componentes que, debido a su tamaño o peso, no pueden trasladarse fácilmente a un laboratorio de metrología.
En estos casos, los métodos tradicionales suelen requerir una serie de pasos que consumen tiempo y recursos, tales como:
- Desmontar el componente.
- Transportarlo hasta un área de medición.
- Reinstalarlo una vez finalizada la inspección.
Como consecuencia, este proceso puede implicar varias horas de trabajo, incrementar el riesgo de daños durante la manipulación y generar paros innecesarios en la producción.
Además, cada movimiento adicional representa un costo operativo y aumenta la posibilidad de introducir errores o afectar la integridad de la pieza, especialmente cuando se trata de componentes de gran tamaño o alta precisión.

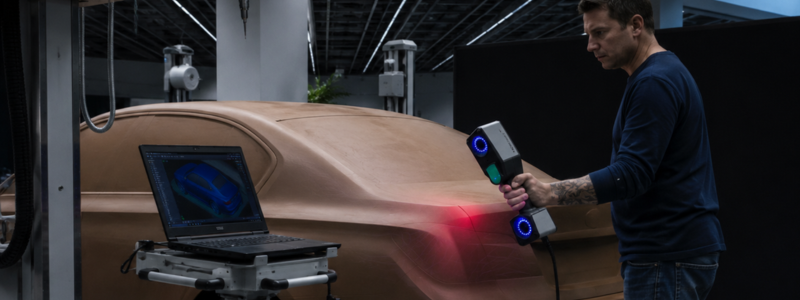

Con un escáner 3D portátil
El operador lleva el equipo directamente hasta la pieza.
Esto permite:
- Inspeccionar moldes.
- Medir troqueles.
- Revisar estructuras soldadas.
- Analizar herramentales directamente en planta.
Beneficio principal: reducción significativa en tiempos de inspección y eliminación del transporte de piezas.
2. Ingeniería inversa de geometrías complejas
Cuando no existen planos CAD o la documentación del fabricante está desactualizada, recrear un componente mediante métodos tradicionales puede convertirse en un proceso lento.
Las herramientas convencionales obligan a medir manualmente:
- Radios.
- Curvas.
- Agujeros.
- Superficies libres.
- Ángulos.
Esto puede requerir cientos de mediciones.
Con escaneo 3D
El escáner captura toda la geometría en pocos minutos.
Posteriormente, el archivo puede utilizarse en software de ingeniería inversa para generar modelos CAD completamente editables.
Es ideal para:
- Refacciones sin planos.
- Moldes antiguos.
- Componentes de maquinaria.
- Piezas descontinuadas.
3. Inspección dimensional en la línea de producción
En muchas empresas, las inspecciones únicamente se realizan en el laboratorio de calidad.
El problema es que cuando una pieza llega al laboratorio, el defecto ya ocurrió.
Con un escáner portátil es posible realizar inspecciones directamente en:
- Líneas de producción.
- Celdas robotizadas.
- Áreas de ensamble.
- Centros de maquinado.
Esto permite detectar desviaciones desde las primeras piezas del lote.
Beneficios
- Menor cantidad de scrap.
- Corrección inmediata del proceso.
- Reducción de retrabajos.
- Mayor productividad.
4. Comparación CAD vs pieza real en minutos
Una de las tareas más frecuentes en control de calidad consiste en verificar si una pieza fabricada cumple con el modelo CAD.
Con métodos tradicionales suele ser necesario medir punto por punto.

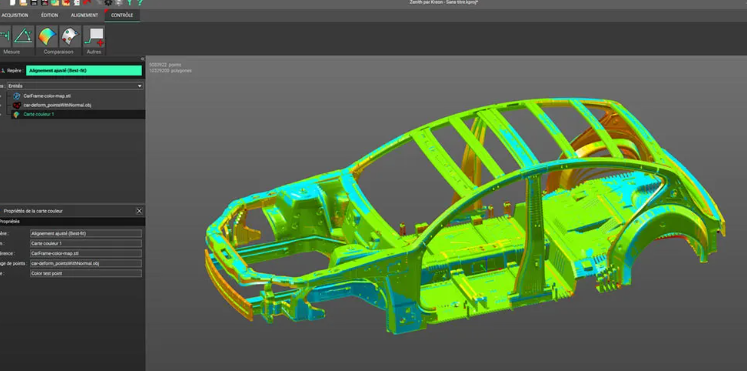

Con escaneo 3D se obtiene un mapa completo de desviaciones mediante comparación automática.
El resultado muestra:
- Zonas fuera de tolerancia.
- Deformaciones.
- Contracciones.
- Desgaste.
- Errores de fabricación.
Esta información facilita la toma de decisiones y acelera la liberación de producción.
5. Mantenimiento y reparación industrial (MRO)
Durante una reparación es común encontrar piezas desgastadas, deformadas o modificadas tras años de operación.
En muchos casos no existen planos actualizados.
Un escáner 3D portátil permite digitalizar rápidamente:
- Carcasas.
- Ejes.
- Turbinas.
- Componentes de maquinaria.
- Equipos industriales.
La información obtenida puede utilizarse para fabricar nuevas piezas, verificar reparaciones o documentar el estado del componente antes y después del mantenimiento.
Para las áreas de Mantenimiento, Reparación y Operaciones (MRO), esta tecnología reduce considerablemente los tiempos de intervención y mejora la trazabilidad de los trabajos realizados.
¿Por qué un escáner portátil supera a los métodos tradicionales?
| Método tradicional | Escáner 3D portátil |
|---|---|
| Medición punto por punto | Captura millones de puntos simultáneamente |
| Procesos lentos | Escaneo en minutos |
| Requiere mover la pieza | Se lleva el escáner hasta la pieza |
| Información limitada | Modelo 3D completo |
| Mayor riesgo de errores humanos | Procesos automatizados y repetibles |
| Difícil medir superficies libres | Captura geometrías complejas con facilidad |
La movilidad ya no significa sacrificar precisión
Durante muchos años, existió la percepción de que un equipo portátil implicaba una menor precisión en comparación con los sistemas de metrología tradicionales. Sin embargo, los avances tecnológicos han cambiado por completo este panorama.
Actualmente, equipos como el ZEISS T-SCAN hawk 2 ofrecen precisión de grado metrológico en un formato ligero y portátil, lo que permite realizar inspecciones confiables directamente en el lugar donde se encuentra la pieza, sin necesidad de desmontarla o trasladarla.
Como resultado, las empresas pueden agilizar sus procesos de inspección, reducir tiempos muertos y tomar decisiones basadas en datos precisos y confiables, todo ello sin interrumpir la operación.
