En la industria manufacturera es común encontrarse con piezas sin planos, componentes que han sido modificados con el tiempo o refacciones que necesitan ser rediseñadas. En este contexto, el escaneo 3D puede convertirse en una solución eficaz para recrear un modelo CAD de forma más rápida y precisa, ya que, de lo contrario, modelar una pieza desde cero puede ser un proceso lento y propenso a errores.
Por ello, el escaneo 3D combinado con ingeniería inversa permite resolver este problema al transformar una pieza física en un modelo CAD editable de manera rápida y precisa. De esta forma, los equipos de ingeniería pueden acelerar procesos de rediseño, documentación y manufactura sin depender exclusivamente de planos originales.
1. Preparación de la pieza
Antes de realizar el escaneo, es importante preparar correctamente el objeto para garantizar resultados precisos.
Algunas acciones comunes incluyen:
- Limpiar la superficie de la pieza
- Aplicar spray matificante si el material es muy brillante o reflectante
- Colocar marcadores de referencia si el escáner lo requiere
- Asegurar que la pieza esté fija durante el proceso
Una correcta preparación ayuda a capturar datos más precisos y reduce el trabajo de procesamiento posterior.
2. Captura de datos con escaneo 3D
Durante el escaneo se capturan millones de puntos que representan la geometría real del objeto. Como resultado, estos datos se generan en forma de:
- Nube de puntos
- Malla 3D (STL)
Por lo general, este proceso puede tardar desde unos minutos hasta una hora, dependiendo del tamaño y la complejidad de la pieza. En consecuencia, el resultado es una representación digital altamente precisa de la geometría física.
3. Procesamiento de la malla
Una vez capturados los datos, se procede a limpiar y optimizar la malla.
Este proceso incluye:
- Eliminación de ruido o puntos erróneos
- Cierre de agujeros en la malla
- Suavizado de superficies
- Reducción de polígonos si es necesario
El objetivo es obtener una malla limpia y optimizada que represente fielmente la pieza escaneada.
4. Alineación y referencia geométrica
En esta etapa se define la orientación correcta del modelo y se establecen referencias geométricas.
Esto puede implicar:
- Definir planos base
- Crear sistemas de coordenadas
- Alinear la pieza con respecto a un sistema de referencia
Estas referencias son fundamentales para poder construir posteriormente el modelo CAD paramétrico.
5. Extracción de geometría
Una vez que la malla ha sido preparada, se comienza a identificar las características geométricas de la pieza. En esta etapa, se analizan los elementos principales de la geometría para reconstruir el modelo con mayor precisión.
Por ejemplo, este proceso incluye detectar y reconstruir:
- Planos
- Cilindros
- Agujeros
- Superficies complejas
- Bordes y contornos
De esta manera, se establecen las bases necesarias para generar posteriormente un modelo CAD paramétrico y editable.
6. Creación del modelo CAD
Una vez identificadas las características geométricas, se procede a crear el modelo CAD paramétrico.
En esta fase se generan:
- Sketches
- Extrusiones
- Revoluciones
- Superficies y sólidos
El objetivo es construir un modelo completamente editable que pueda integrarse en software CAD como:
- SolidWorks
- Siemens NX
- PTC Creo
- Autodesk Inventor
7. Validación del modelo
Después de generar el modelo CAD, es recomendable validar su precisión comparándolo con la malla escaneada.
Este análisis permite:
- Detectar desviaciones dimensionales
- Confirmar tolerancias
- Verificar que el modelo represente correctamente la pieza original

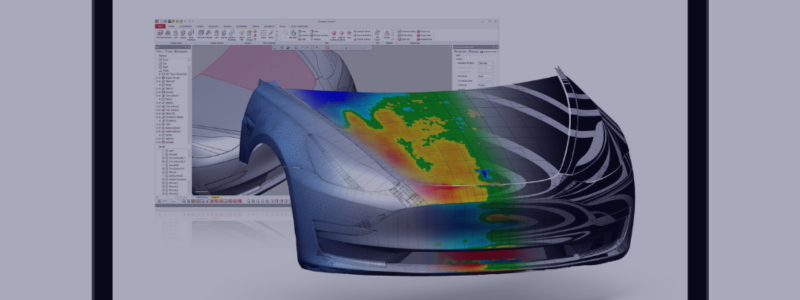

Normalmente se utiliza un mapa de desviación por colores para visualizar las diferencias entre el modelo CAD y el escaneo.
8. Exportación e integración en el flujo de ingeniería
Finalmente, el modelo CAD puede exportarse y utilizarse en diferentes procesos de ingeniería y manufactura.
Por ejemplo, algunas aplicaciones comunes incluyen:
- Rediseño de componentes
- Fabricación de refacciones
- Mejora de productos existentes
- Simulación y análisis
- Control de calidad
En este sentido, el flujo de escaneo a CAD permite transformar piezas físicas en modelos digitales editables, lo que facilita su análisis, modificación y uso dentro de distintos procesos de ingeniería y manufactura.
Al integrar escaneo 3D con herramientas de ingeniería inversa como Geomagic Design X, las empresas pueden reducir significativamente los tiempos de desarrollo, mejorar la precisión de sus modelos y acelerar procesos de rediseño o manufactura.
Este enfoque se ha convertido en una herramienta clave para empresas que buscan digitalizar sus procesos de ingeniería y optimizar el desarrollo de productos.
