La descarga electrostática (ESD) es un fenómeno común que todos hemos experimentado alguna vez, como cuando arrastramos los pies sobre una alfombra y damos una descarga estática a un hermano desprevenido. Aunque pueda parecer una broma inofensiva para molestar a tu hermana, puede causar daños irreparables a la electrónica sensible.
La ESD puede dañar las tarjetas de circuito impreso (PCB) y otros componentes electrónicos, lo que puede derivar en costosos retiros de productos. Existen muchos métodos comprobados para fabricar componentes seguros contra ESD, como el moldeo por inyección y el fresado CNC. Sin embargo, el moldeo por inyección solo es viable económicamente para producciones en masa y de gran volumen. El mecanizado de componentes mediante CNC puede generar altos costos y largos tiempos de entrega. La impresión 3D es más adecuada para piezas personalizadas y producciones de bajo volumen.
Industrias y Aplicaciones que se Benefician de Soluciones AM (Fabricación Aditiva) Seguras contra ESD
Aquí hay algunos ejemplos donde la impresión 3D segura contra ESD probablemente sea la mejor opción:
Herramientas (Aditamentos de Producción) para la Fabricación de Electrónica
- Plantillas y accesorios para el ensamblaje de PCB
- Herramientas de sujeción y bandejas de manipulación seguras contra ESD
- Herramientas para pick-and-place en tecnología de montaje superficial (SMT)

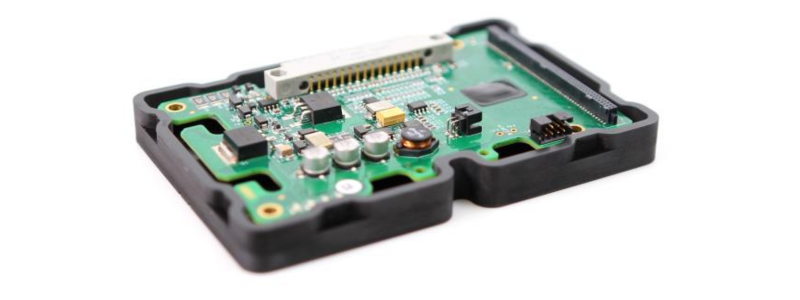

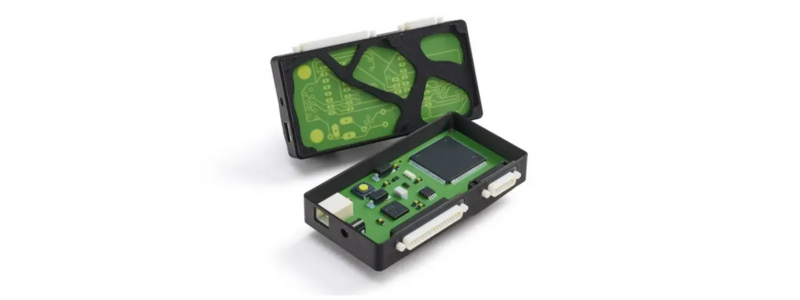

Carcasas Electrónicas, Envolventes y Otros Componentes
- Carcasas para circuitos, sensores y otros dispositivos electrónicos sensibles utilizados en aplicaciones industriales como servicios públicos y telecomunicaciones
- Envolventes eléctricas resistentes a altas temperaturas, por ejemplo, en las industrias aeroespacial y automotriz
- Componentes de blindaje ESD para los sectores militar y aeroespacial
- Herramientas para la fabricación de semiconductores
El denominador común aquí es la producción personalizada, de bajo volumen o única, junto con el requisito de protección contra ESD.
Beneficios de la Impresión 3D de Piezas Seguras contra ESD
La fabricación aditiva de componentes seguros contra ESD puede aportar beneficios significativos a tu ciclo de producción, con efectos positivos que se extienden por todo tu negocio.
Ahorro de Costos
En comparación con métodos de fabricación tradicionales como el moldeo por inyección y el fresado CNC, la impresión 3D de piezas ESD reduce considerablemente el desperdicio de material y los costos de mano de obra. Esto es ideal para prototipos personalizados o de bajo volumen, herramientas y piezas de producción, sin necesidad de moldes costosos o preparación de mecanizado.
Prototipado Rápido e Iteración
Los aditamentos de producción y piezas seguras contra ESD impresos en 3D pueden estar listos en cuestión de horas o días, en contraste con las semanas que toman las piezas mecanizadas. Con modificaciones de diseño sencillas, puedes perfeccionar y optimizar rápidamente los diseños. Esto no solo permite poner en uso tu herramienta de producción mucho antes, sino que también facilita una mayor optimización del diseño (ya que cada iteración es mucho más rápida). Esto se traduce en herramientas de producción más ergonómicas, eficientes o simplemente mejor diseñadas.
Diseños Livianos y Ergonómicos
En la misma línea, la fabricación aditiva puede crear piezas resistentes y duraderas que además son ligeras. Esto se logra mediante el uso de materiales más livianos y la posibilidad de producir estructuras internas tipo celosía y patrones de relleno que no son posibles con métodos tradicionales.
Además, se pueden combinar múltiples componentes en una sola pieza optimizada, lo que reduce el tiempo de ensamblaje y los puntos de fallo.
Producción Bajo Demanda y Localizada
La impresión 3D es ideal para la producción local (onshoring) y para gestionar inventarios digitales bajo demanda. La producción local reduce los tiempos de entrega y es clave para mitigar la inestabilidad política y económica. Si puedes fabricar las piezas internamente, no dependes de proveedores externos. Esto también es muy beneficioso si deseas proteger bien la propiedad intelectual de tu empresa.
Un inventario digital minimiza los costos de almacenamiento de repuestos. Además, la impresión bajo demanda es intrínsecamente más sostenible, ya que solo produces lo que realmente necesitas.
Tecnologías detrás de la Impresión 3D Segura contra ESD
En Stratasys, contamos con dos tecnologías que admiten materiales seguros contra ESD:
- FDM (Modelado por Deposición Fundida)
- DLP (Procesamiento Digital de Luz)
Cada uno de estos métodos ofrece ventajas únicas al producir piezas disipativas de estática, según los requisitos específicos de la aplicación.
FDM
FDM es un proceso de impresión 3D basado en extrusión que utiliza filamentos termoplásticos. Estos filamentos pueden ser impregnados con material para hacerlos conductivos o disipativos y convertirlos en filamentos seguros contra ESD. FDM puede utilizarse para piezas grandes y duraderas seguras contra ESD, como aditamentos de producción, accesorios y carcasas electrónicas.
Beneficios de utilizar impresión 3D FDM para aplicaciones ESD:
- Rentabilidad con menos desperdicio: FDM usa filamentos termoplásticos.
- Gran volumen de construcción: Las impresoras FDM pueden escalar fácilmente para impresiones de gran formato, lo que las hace más adecuadas para producir piezas grandes o prototipos sin aumentos significativos en los costos.
- Facilidad de uso: Las piezas FDM requieren un postprocesamiento mínimo: solo la retirada de soportes y lijado opcional.
- Opciones: Puedes elegir entre tres filamentos ESD FDM según los requisitos de tu pieza y presupuesto.
DLP
Este proceso basado en resina cura capas de fotopolímero líquido mediante proyección de luz digital, lo que resulta en piezas isotrópicas de alta precisión y con un acabado superficial suave. DLP es ideal para carcasas electrónicas pequeñas y complejas, conectores y componentes de alta precisión donde la exactitud es crucial. Las piezas pueden ser prácticamente indistinguibles de las piezas moldeadas por inyección.
Beneficios de utilizar impresión 3D DLP para aplicaciones ESD:
- Calidad de las piezas: DLP puede imprimir piezas que igualan la calidad y repetibilidad del moldeo por inyección, con alta precisión, tolerancias ajustadas y acabados suaves.
- Isotropía: Muchas tecnologías de impresión 3D muestran un comportamiento mecánico anisotrópico, lo que da lugar a una menor adhesión entre capas y reducción de la resistencia de la pieza. DLP ofrece propiedades materiales isotrópicas, lo que asegura resistencia y durabilidad uniformes en todas las direcciones.
- Resistencia a estrés térmico: DLP puede trabajar con materiales (incluidos los seguros contra ESD) que tienen un HDT (temperatura de deflexión térmica) suficiente para soportar el calor involucrado en procesos de fabricación electrónica como la soldadura por reflujo a alta temperatura y el recubrimiento conformal.
FDM vs DLP: Cómo Elegir el Material de Impresión 3D ESD Adecuado
Elegir el material correcto puede ahorrarte mucho tiempo y dolores de cabeza a largo plazo. La consideración principal es, por supuesto, que las especificaciones del material coincidan con los requisitos de tu aplicación. Sin embargo, antes de esto, podrías querer retroceder un paso y elegir la tecnología de impresión 3D que mejor se adapte a tus necesidades.
La siguiente tabla es una comparación muy general de las tecnologías de impresión industrial FDM y DLP. Para simplificar, la tabla ofrece una visión general amplia. Para especificaciones o detalles concretos, visita nuestro sitio web o contacta con uno de nuestros expertos.
Preguntas Frecuentes: Preguntas Comunes sobre la Impresión 3D ESD
¿Qué industrias requieren materiales de impresión 3D seguros contra ESD?
Los materiales ESD se utilizan principalmente en la fabricación de productos electrónicos, incluidos carcasas y recintos electrónicos. Cualquier mercado donde se utilicen componentes electrónicos —lo que prácticamente incluye todo hoy en día— necesita protección ESD: desde la industria aeroespacial y de defensa, hasta la automotriz, transporte y electrónica de consumo.
¿Cómo se comparan los materiales ESD de Stratasys con las opciones tradicionales de fabricación?
Elegir imprimir en 3D con materiales ESD de Stratasys en lugar de métodos de fabricación tradicionales ofrece varias ventajas
- Ahorro de costos: En volúmenes bajos, la impresión 3D suele ser mucho más rentable.
- Iteración más rápida: La impresión 3D permite iteraciones de diseño en cuestión de horas o días, en lugar de semanas.
- Libertad de diseño: Imprime piezas que se ajustan exactamente a las necesidades, incluyendo ayudas de fabricación ergonómicas y ligeras.
- Impresión bajo demanda: Ya no dependes de proveedores externos ni de problemas geoeconómicos globales. Imprime lo que necesitas, cuando lo necesitas.
¿Cuál es la vida útil de un componente impreso en 3D seguro contra ESD?
La vida útil ESD es equivalente a la vida útil de la pieza, siempre que no haya daños físicos o químicos significativos en la pieza.
¿Cómo mejora la impresión 3D la eficiencia de costos para la producción segura contra descargas electrostáticas?
El moldeo por inyección conlleva un costo inicial muy alto en el diseño del molde. Esto lo hace ideal para la producción en masa: cuanto mayor es el volumen, menor es el costo por pieza, ya que el costo inicial se distribuye entre más piezas. La impresión 3D de piezas ESD, por otro lado, cuesta lo mismo para la primera pieza que para la milésima. Esto es ideal para producciones de volumen bajo a medio o para prototipos personalizados, herramientas y piezas de producción.
Dependiendo de la geometría y el tamaño de tu pieza, la impresión 3D suele ser más rentable para lotes de hasta 5,000 piezas. Si tienes una pieza específica en mente, nuestros expertos pueden calcular el punto de equilibrio para ti.
Ejemplos de Piezas ESD Impresas en 3D
Siemens AG utilizó la impresión 3D ESD para fabricar garras de robots que interactúan de cerca con componentes electrónicos sensibles en su planta de automatización de procesos.
Liberty Electronics encontró que la impresión 3D ESD era la solución óptima para crear un accesorio que permitiera montar un capacitor cerámico y un sensor de temperatura durante un ciclo de curado a alta temperatura de una resina epoxi estructural.
Lockheed Martin utilizó materiales ESD 3D para crear piezas capaces de cumplir con los requisitos más estrictos para vuelos espaciales. En sus propias palabras, la impresión 3D logra la trifecta de rendimiento técnico, costo y velocidad. En la fabricación tradicional, el dicho siempre ha sido: «elige solo dos».
Obtén más información sobre los materiales de impresión 3D seguros contra ESD de Stratasys o contáctanos para encontrar la mejor solución para ti.
