En la industria aeroespacial, de defensa y manufactura de precisión, la fundición a la cera perdida (Investment Casting) continúa siendo una de las técnicas más utilizadas para obtener piezas metálicas de geometría compleja. Sin embargo, los procesos tradicionales implican altos costos y tiempos prolongados debido al uso de patrones de cera y moldes cerámicos convencionales.
Hoy, la tecnología de impresión 3D por estereolitografía (SLA) está revolucionando este método ancestral, ofreciendo mayor eficiencia, calidad y flexibilidad en el diseño.
Una nueva era con Neo SLA de Stratasys
La impresora 3D Neo SLA de Stratasys representa un cambio de paradigma en la creación de patrones para fundición a la cera perdida. Este sistema permite imprimir directamente patrones de alta precisión utilizando materiales fotopoliméricos como Somos® WaterShed AF, reduciendo la dependencia de moldes y procesos intermedios.
Un ejemplo emblemático es la fabricación de un álabe de compresor (compressor blade) de 205 x 205 x 30 mm, desarrollado por Stratasys en colaboración con Wisconsin Precision Casting Corporation (WPCC). La pieza, con superficies complejas y paredes delgadas de apenas 4 mm, demuestra la capacidad de la tecnología SLA para producir componentes listos para fundición con calidad “as printed”.
Optimización mediante diseño integrado y TetraShell™

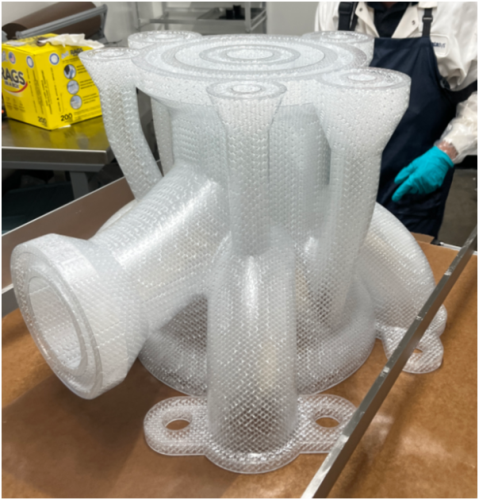

Una de las innovaciones clave es la integración del sistema de sprues y vents (canales de alimentación y ventilación) directamente en el patrón impreso. Gracias a la herramienta TetraShell™, se generan estructuras huecas internas con una piel de 0.6 mm de espesor y soporte interno tipo celda de 3 mm de longitud.
Esto permite que el patrón sea ligero, estable y fácil de quemar durante el proceso de fundición, eliminando la necesidad del tradicional autoclave para eliminar la cera.
Del patrón al metal: un proceso más ágil
El proceso de fundición con patrones SLA sigue etapas similares a las tradicionales, pero con ventajas notables en control y tiempo:
- Recubrimiento cerámico: el patrón se recubre con nueve capas de lechada (slurry), aplicadas mediante robot y secadas en ambiente controlado.
- Autoclave y descerado: el vapor a 350°F y 125 psi durante 20 minutos elimina los restos de cera, dejando la cáscara cerámica limpia y estable.
- Calcinación: la cáscara se hornea a 982°C durante 2–3 horas, asegurando su resistencia al vertido del metal fundido.
- Colada y limpieza: finalmente, el metal se vierte, se enfría y se limpian los canales mediante chorro de agua y mecanizado.
Ventajas del enfoque SLA en fundición
- Precisión dimensional y acabado superior, directamente desde la impresión.
- Reducción de tiempos y costos al eliminar moldes de inyección de cera.
- Menor riesgo de agrietamiento del molde gracias a los conductos de ventilación optimizados.
- Sostenibilidad y eficiencia, con menor desperdicio de material y energía.
La combinación de tecnología Neo SLA y software TetraShell™ está redefiniendo la fundición a la cera perdida, ofreciendo una solución moderna, precisa y adaptable a los exigentes estándares de la manufactura avanzada.
Con este enfoque, los fabricantes pueden acelerar su desarrollo de productos, mejorar la calidad de las piezas fundidas y reducir significativamente los costos operativos, impulsando así la competitividad en sectores donde cada micrón cuenta.
